BUCKLING

Experimentos sencillos.

Simple experiments.

Disminución progresiva de la longitud de onda de los pliegues en una vena de cuarzo (a la derecha) al disminuir su espesor (Llumeres, Asturias).

Progressive decrease in the wavelength of folds in a quartz vein (on the right) as its thickness decreases (Llumeres, Asturias).

Pliegues parásitos en capas de limolitas entre pizarras (cantera del Carmen, La Baña, León).

Parasitic folds in siltstone layers between slates (Carmen quarry, La Baña, León).

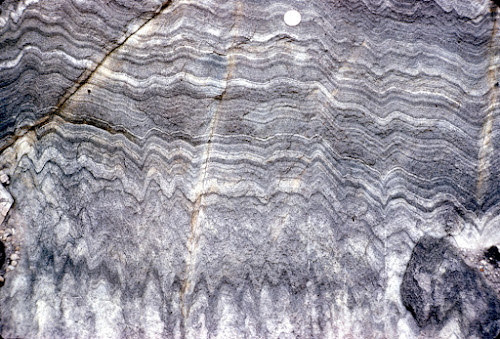

Buckling de multilayers (Metasedimentos precámbricos del Moine, Loch Monar, Escocia).

Buckling of multilayers (Moine Precambrian metasediments, Loch Monar, Scotland).

Pliegues en un multilayer de limolitas y pizarras precámbricas (cerca de Cangas del Narcea, Asturias).

Folds in a multilayer of siltstones and slates (near Cangas del Narcea, Asturias).

TIPOS DE PLIEGUES - TYPES OF FOLDS

Pliegue suave en areniscas y pizarras carboníferas (Hartland Quay, costa de Devon, Inglaterra).

Gentle fold in Carboniferous sandstones and shales (Hartland Quay, Devon coast, England).

Pliegue recto aproximadamente paralelo desarrollado en turbiditas eocenas (Pirineos, el sur de Isaba, Navarra).

Roughly parallel upright fold developed in Eocene turbidites (Pyrenees, southern Isaba, Navarra).

Pliegues volcados aproximadamente paralelos en areniszas y pizarras (Boscastle, Cornualles, Inglaterra).

Roughly parallel overturned folds in sandstones and shales (Boscastle, Cornwall, England).

Pliegue volcado con desarrollo de fallas en el flanco normal (calizas y pizarras devónicas, Bañugues, Asturias).

Overturned fold with development of faults on the normal limb (Devonian limestones and shales, Bañugues, Asturias).

Varias fotografías mostrando pliegues volcados en areniscas y rocas volcanoclásticas cámbricas (Burela, Lugo).

Several photographs showing overturned folds in Cambran sandtones and volcanoclastic rocks (Burela, Lugo).

Anticlinal desarrollado en turbiditas cretácicas (Barrika, Bizkaia).

Anticline developed in Cretaceous turbidites (Barrika, Bizkaia).

Anticlinal no cilindrico en turbidetas carboníferas (Bude, Cornualles, Inglaterra).

Non-cylindrical anticline in Carboniferous turbidites (Bude, Cornwall, England).

Anticlinal cortado por una falla y desarrollado en rocas carbonatadas cretácicas (playa de Ubiarco, Cantabria).

Anticline cut by a fault and developed in Cretaceous carbonate rocks (Ubiarco beach, Cantabria).

Pliegue recto con su flanco derecho cortado por una falla y desarrollado en pizarras y areniscas silúrica (Llumeres, Asturias).

Upright fold with its right limb cut by a fault in Silurian slates and sandstones (Llumeres, Asturias).

Pliegue recto con una falla a lo largo de su plano axial (pizarras y areniscas silúricas; Llumeres, Asturias).

Upright fold with a fault along its axial plane (Silurian slates and sandstones; Llumeres, Asturias).

Pliegues similares desarrollados en pizarras con capas de limolitas (cantera del Carmen, La Baña, León).

Similar folds developed on slates with layers of siltstones (Cantera del Carmen, La Baña, León).

Pliegue chevron recto en mostrando una charnela colapsada (areniscas y pizarras carboníferas; Bude, Cornualles, Inglaterra).

Upright chevron fold showing a collapsed hinge (Carboniferous sandstones and shales; Bude, Cornwall, England).

Pliegues volcados en turbiditas eocenas (Pirineos; Aragües del Puerto, Huesca).

Overturned folds in Eocene turbidites (Pyrenees; Aragües del Puerto, Huesca).

Detalle de la fotografía anterior mostrando un pliegue isoclinal.

Detail from the previous photograph showing an isoclinal fold.

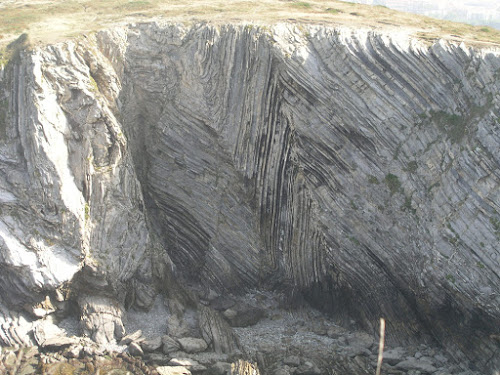

Pliegues en turbiditas carboníferas (Hartland Quay, costa de Devon, Inglaterra).

Folds in carboniferous turbidites (Hartland Quay, Devon coast, England).

Sinclinal desarrollado en cuarcitas ordovícicas (Soto de la Barca, Asturias).

Syncline developed in Ordovician quartzites (Soto de la Barca, Asturias).

Pliegues volcados desarrollados en areniscas ordovícicas (puerto de Tapia de Casariego, Asturias).

Overturned folds in Ordovician sandstones (port of Tapia de Casariego, Asturias).

Pliegue volcado con el flanco normal afectado por budinaje (areniscas cámbricas; Burela, Lugo).

Overturned fold with the normal limb affected by boudinage (Cambrian sndstones, Burela, Lugo).

Pliegues desarrollados en areniscas y pizarras ordovícicas. Obsérvese que los dos anticlinales presentan una forma angulosa mientras que el sinclinal que los separa es más redondeado. A la izquierda se observa la existencia de una falla (Tapia de Casariego, Asturias).

Folds developed in Ordovician sandstones and slates. Note that the two anticlines have an angular shape while the syncline that separates them is more rounded. On the left a fault can be seen (Tapia de Casariego, Asturias).

Anticlinal volcado mostrando un gran espacio de dilatación en la zona de charnela, así como varios pliegues suaves posteriores (areniscas y rocas volcanoclásticas cámbricas; Burela, Lugo).

Overturned anticline showing a large dilation space in the hinge zone, as well as several posterior gentle folds (Cambrian sandstones and volcanoclastic rocks; Burela, Lugo).

Pliegues en la zona de chanela del gran pliegue acostado del Courel (Lugo).

Folds in the hinge area of the large recumbent fold of the Courel (Lugo).

Pliegues acostados apretados metapsamitas cámbricas (Cangas de Foz, Lugo).

Tight recumbent folds in Cambrian metapsamites (Cangas de Foz, Lugo).

Pliegues acostados isoclinales (metasedimentos cámbricos; Nois, Lugo).

Isoclinal recumbent folds (Cambrian metasediments; Nois, Lugo).

Pliegues acostados. El inferior muestra una distribución de venas delgadas de cuarzo en abanico convergente. Obsérvese que, en la parte superior de la fotografía, la capa muestra estratificación cruzada indicando flanco inverso (areniscas y filitas cámbricas; playa de Benquerencia, Lugo).

Recumbent folds. The lower one shows a convergent fan-shaped pattern of thin quartz veins. Note that, in the upper part of the photograph, the layer shows cross bedding indicating overturned limb (Cambrian sandstones and phyllites; Benquerencia beach, Lugo).

Pliegue acostado en areniscas y pizarras silúricas (Llumeres, Asturias).

Recumbent fold in Silurian sandstones and slates (Llumeres, Asturias).

Flanco inverso de un sinclinal acostado (areniscas y filitas cámbricas; playa de Benquerencia, Lugo).

Reverse limb of a recumbent syncline (Cambrian sandstones and phyllites; Benquerencia beach, Lugo).

Anticlinal acostado con el flanco superior cortado por diques ácidos (al este de la playa de Benquerencia, Lugo).

Recumbent anticline with the upper limb cut by acid dikes (east of Benquerencia beach, Lugo).

Pliegue en caja en calizas carboníferas (Peña Corada, Cistierna, León).

Box fold in Carboniferous limestones (Peña Corada, Cistierna, León).

Pequeños pliegues en pizarras mostrando charnelas curvas (Boscastle, Cornualles, Inglaterra).

Small folds in slates showing curved hinges (Boscastle, Cornwall, England).

Pliegue en vaina en una zona de cizalla (Cangas de Foz, Lugo).

Sheat fold in a shear zone (Cangas de Foz, Lugo).

Pequeñas estructuras mullion ( (Metasedimentos precámbricos del Moine, Loch Monar, Escocia).

Small mullion structures (Moine Precambrian metasediments, Loch Monar, Scotland).

PLIEGUES CHEVRON - CHEVRON FOLDS

Pliegue chevron en areniscas y pizarras carboníferas (Hartland Quay, costa de Devon, Inglaterra).

Chevron fold in Carboniferous sandstones and shales (Hartland Quay, costa de Devon, Inglaterra).

Pliegue chevron con una falla a lo largo del plano axial (areniscas y pizarras carboníferas; Hartland Quay, costa de Devon, Inglaterra).

Chevron fold with a fault along the axial plane (Carboniferous sandstones and shales; Hartland Quay, costa de Devon, Inglaterra).

Pliegue chevron en el que una capa más gruesa que el resto presenta una charnela bulbosa (areniscas y pizarras carboníferas; Hartland Quay, costa de Devon, Inglaterra).

Chevron fold in which a layer thicker than the rest presents a bulbous hinge (Carboniferous sandstones and shales; Hartland Quay, Devon coast, England).

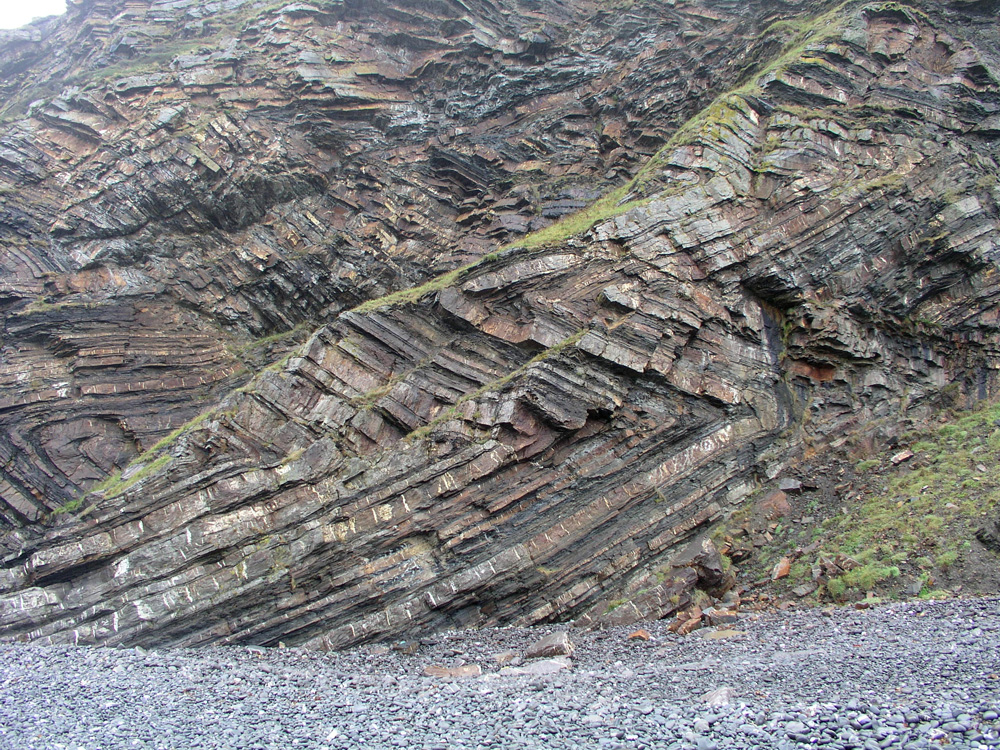

Tres fotos de pliegues chevron desarrollados en areniscas y pizarras carboníferas (Millook Haven, Cornualles, Inglaterra).

Three photos of chevron folds developed in Carboniferous sandstones and shales (Millook Haven, Cornwall, England).

Detalle de las venas de cuarzo en un flanco de un pliegue chevron en areniscas y pizarras carboníferas (Millook Haven, Cornualles, Inglaterra).

Detail of quartz veins on a limb of a chevron fold in Carboniferous sandstones and shales (Millook Haven, Cornwall, England).

Pliegues chevron en turbiditas cretácicas (playa de Barrika, Bizkaia).

Chevron folds in Cretaceous turbidites (Barrila beach, Bizkaia).

Pliegues chevron en turbiditas cretácicas (Txitxarro punta, Bizkaia).

Chevron folds in Cretaceous turbidites (Txitxarro point, Bizkaia).

Pliegue chevron acostado desarrollando una charnela bulbosa en el capa gruesa competente (areniscas y filitas cámbricas; playa de Benquerencia, Lugo).

Recumbent chevron fold developing a bulbous hinge in the competent thick layer (Cambrian sandstones and phyllites; Benquerencia beach, Lugo).

Pliegue chevron en areniscas ordovícicas (Tapia de Casariego, Asturias).

Chevron fold in Ordovician sandstones (Tapia de Casariego, Asturias).

Pliegues chevron in areniscas y pizarras devónicas (nueva autovía entre Cornellana y Salas, Asturias).

Chevron folds in Devonian sandstones and slates (new highway between Cornellana and Salas, Asturias).

Dos ejemplos de falla de flanco en un pliegue chevron (Millook Haven, Cornualles, Inglaterra),

Two examples of fimb fault in a chevron fold (Millook Haven, Cornwall, England).

Espacio de dilatación en la zona de charnela ocupado por rocas incompetentes y desarrollado en un pliegue quasi-chevron (turbiditas cretácicas, playa de Barrika, Bizkaia).

Dilation space in the hinge zone occupied by incompetent rocks and developed in a quasi-chevron fold (Cretaceous turbidites, Barrika beach, Bizkaia).

KINK BANDS

Kink bands en lutitas cenozoicas (Sierra de Abodi, Navarra).

Kink bands in Cenozoic shales (Sierra de Abodi, Navarra).

Kink bands en pizarras precámbricas (cerca de Cangal del Narcea, Asturias).

Kink bands in Precambrian slates (near Cangas del Narcea, Asturias).

Cuatro ejemplos de kink bands desarrollados en pizarras ordovícicas a lo largo de la carretera de Berducedo a Grandas de Salime (Asturias).

Four examples of kink bands developed on Ordovician slates along the road from Berducedo to Grandas de Salime (Asturias).

Tres ejemplos de kink bands desarrollados en pizarras ordovícicas cerca de Boal (Asturias).

Three examples of kink bands developed on Ordovician slates (near Boal, Asturias).

Dos ejemplos de kink bands desarrollados en pizarras ordovícicas (Luarca, Asturias).

Two examples of kink bands developed on Ordovician slates (Luarca, Asturias).

Kink bands conjugados en pizarras precámbricas (cerca de Cangas del Narcea). Conjugate kink bands in Precambrian slates (near Cangas del Narcea, Asturias).

Kink bands conjugados en lutitas carboniferas (sur de Portugal).

Conjugate kink bands in Carboniferous shales (south Portugal).

Pliegues chevron formados por evolución progresiva de kink bands (Boscastle, Cornualles, Inglaterra).

Chevron folds formed by progressive evolution of kink bands (Boscastle, Cornwall, England).

Pliegues chevron formados por yuxtaposición de kink bands in slates (cerca de Boal, Asturias).

Chevron folds formed by juxtaposition of kink bands in slates (near Boal, Asturias).

Prensa biaxial para generar pliegues, sobre todo kink bands, en un taco de cartulinas (Departamento de Geología, Universidad de Oviedo).

Biaxial press used to generate fold, mainly kink bands, in cardboard blocks (Departamento de Geología, Universidad de Oviedo).

MECANISMOS DE PLEGAMIENTO: ESTRUCTURAS ASOCIADAS

FOLDING MECHANISMS: ASSOCIATED STRUCTURES

Grietas de tensión en el arco externo de la zona de charnela de una capa competente como resultado de deformación longitudinal tangencial (turbiditas carboníferas, Millook Haven, Cornualles, Inglaterra).

Tension gashes in the outer arc of the hinge zone of a competent layer as a result of tangential longitudinal strain (Carboniferous turbidites, Millook Haven, Cornwall, England).

Grietas de tensión en el arco externo de la zona de charnela de una capa calcárea como resultado de deformación longitudinal tangencial (Bañugues, Asturias).

Tension gashes generated in the outer arc of the hinge zone of a competent layer as a result of tangential longitudinal strain (Bañugues, Asturias).

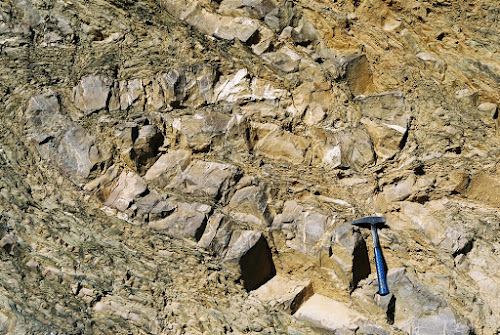

Grietas de tensión generadas en el arco externo de la zona de charnela de una capa competente como resultado de deformación longitudinal tangencial (areniscas y pizarras carboníferas, Santo Toribio de Liébana, Cantabria).

Tension gashes generated in the outer arc of the hinge zone of a competent layer as a result of tangential longitudinal strain (Carboniferous sandstones and shales, Santo Toribio de Liébana, Cantabria).

Dos ejemplos de grietas de tensión generadas en el arco externo de la zona de charnela de una capa competente como resultado de deformación longitudinal tangencial (turbiditas eocenas, Pirineos, cerca de Aragües del puerto, Huesca).

Two examples of tension gashes generated in the outer arc of the hinge zone of a competent layer as a result of tangential longitudinal strain (Eocene turbidites, Pyrenees, near Aragües del Puerto, Huesca).

Grietas de tensión generadas en el arco externo de la zona de charnela de una capa competente como resultado de deformación longitudinal tangencial (turbiditas cretácicas, playa de Barrika, Bizkaia).

Tension gashes generated in the outer arc of the hinge zone of a competent layer as a result of tangential longitudinal strain (Cretaceous turbidites, Barrika beach, Bizkaia).

Bulto generado en el arco interno de una capa competente como resultado de una compresión debida de deformación longitudinal tangencial (areniscas y pizarras ordovícicas, Tapia de Casariego, Asturias).

Bulge generated in the inner arc of a competent layer as a result of compression due to tangential longitudinal strain (sandstones and Ordovician slates, Tapia de Casariego, Asturias).

Pequeñas fallas inversas generadas en el arco interno de una capa competente como resultado de una compresión debida de deformación longitudinal tangencial (turbiditas cretácicas, playa de Barrika, Bizkaia).

Small reverse faults generated in the inner arc of a competent layer as a result of compression due to tangential longitudinal strain (Cretaceous turbidites, Barrika beach, Bizkaia).

Dos ejemplos de "saddle reefs" en pliegues desarrollados en areniscas y pizarras carboníferas (Millook Haven, Cornualles, Inglaterra).

Two examples of saddle reefs developed on Carboniferous sandstones and shales (Millook Haven, Cornwall, England).

Sencillo experimento en un taco de cartulinas para mostrar la deformación interna en un pliegue formado por "flexural flow".

Simple experiment in a cardboard block to show the strain pattern in a fold formed by flexural flow.

Grietas de tensión "en echelon" generadas en una capa incompetente en el flanco de un pliegue formado por "flexural flow" (areniscas y pizarras carboníferas, Millook Haven, Cornualles, Inglaterra)..

Tension gashes en echelon developed on an incompetent layer in the fold limb of a fold generated by flexural flow (Carboniferous sandstones and shales, Millook Haven, Cornwall, England).

Sencillo experimento que muestra la geometría de un pliegue paralelo aplastado con pérdida de volumen.

Simple experiment showing the geometry of a flattened parallel fold with loes of volume.

Pliegues con la geometría típica de los pliegues paralelos aplastado (pliegues de clase 1C) (areniscas y pizarras cambro-ordovícicas; Tapia de Casariego, Asturias).

Folds with the typical geometry of flattened parallel folds (class 1C folds) (Cambrian-Ordovician sandstones and slates; Tapia de Casariego, Asturias).

Detalle del pliegue pliegue anterior en el que se muestran pequeños pliegues parásitos en la zona de charnela.

Detail of the above fold in which small parasitic folds are shown in the hinge zone.

Pliegue afectado por fallas depués de sufrir un aplastamiento (Bañugues, Asturias).

Fold affected by faults after suffering flattening (Bañugues, Asturias).

Sencillo experimento realizado introduciendo un taco de tarjetas en una carcasa de madera con fondo cilíndrico, para simular un pliegue formado mediante deformación por cizalla simple heterogénea a través de las capas.

Simple experiment performed by inserting a block of boardcards into a cylindrical bottom wooden casing, to simulate a fold formed by heterogeneous simple shear through the layers.

PLEGAMIENTO DE SUPERFICIES OBLICUAS
FOLDING OF OBLIQUE SURFACES

Dos ejemplos de laminación cruzada plegada. Obsérvese cómo, en un flanco, las laminas cruzadas presentan pequeños escalones indicando "flexural slip" (Areniscas cámbricas; Burela, Lugo).

Two examples of folded cross lamination. Note how, on one limb, the crossed laminae have developed small steps indicating "flexural slip" (Cambrian sandstones; Burela, Lugo).

Afloramiento de un conjunto de capas de pizarras, limolitas y areniscas en el que se observa un antiforme con un clivaje pizarroso plegado (Barcia, Arturias).

Outcrop of a set of layers of slates, siltstones and sandstones in which an antiform with a folded slate cleavage is observed (Barcia, Arturias).
